Чертёж деревянного окна: как читать схему перед заказом

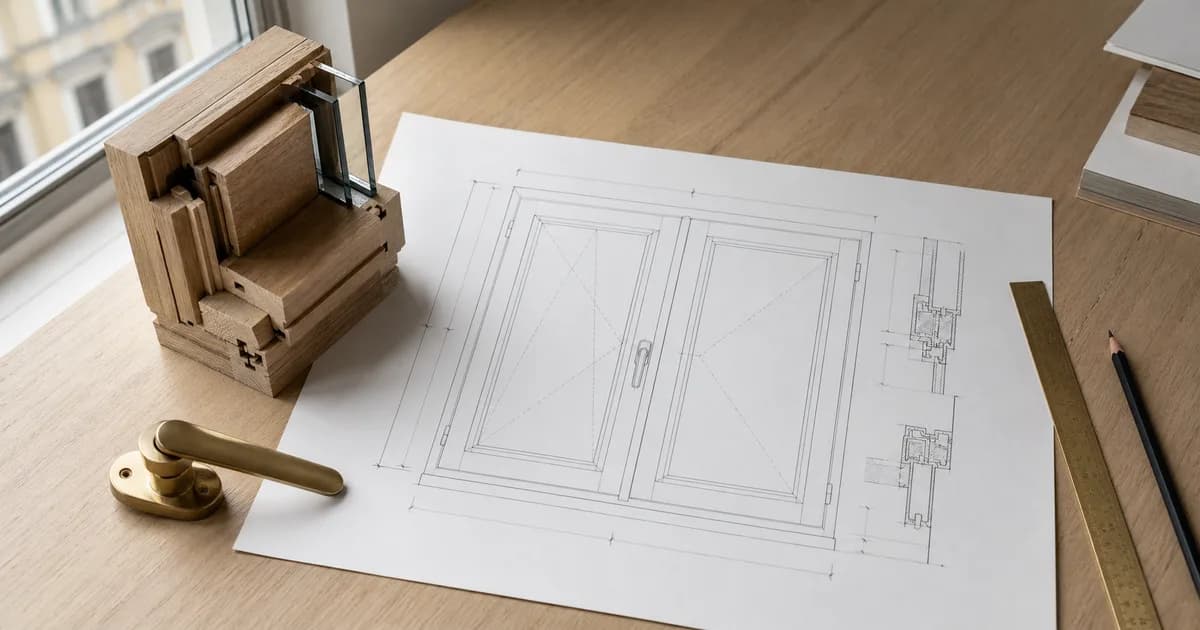

Чертёж оконного блока — главный способ проверить заказ до производства. По нему заказчик, архитектор, замерщик и технолог должны одинаково понимать размер, деление, открывание и комплектацию. Красивой визуализации недостаточно: без стороны вида, размерных цепочек и маркировки легко зеркально переставить створку, изменить высоту импоста или забыть ограничитель.

Что должно быть на листе

Рабочий лист содержит вид изделия, основные сечения или ссылку на системный узел, габариты, размеры створок, отметки низа и верха, спецификацию материалов. Для объекта с несколькими окнами нужна ведомость: маркировка, количество, помещение и ревизия документа.

Размер окна и размер проёма

Габарит изделия обычно не равен строительному проёму. Между рамой и основанием нужен монтажный зазор, величина и устройство которого зависят от материала стены, размеров, крепления и проекта примыкания. На замерном листе полезно раздельно хранить размеры проёма в нескольких точках, диагонали, четверти и согласованный размер блока.

Если окно ставят в старый фонд, геометрия откосов может скрывать ступени, штукатурку и исторические элементы. Производственный чертёж утверждают после обследования, а не переносят один случайный замер на все похожие окна.

Деление и световой проём

Размер по раме не показывает, сколько света останется после установки импостов и широких профилей. На чертеже проверяют оси или чистые размеры частей, высоту горизонтального деления относительно пола и совпадение линий соседних окон. Для реконструкции дополнительно сравнивают рисунок фасада и исторический прототип.

Если импост должен продолжать линию мебели, подоконника или фасадного пояса, привязку задают числом. Формулировка «примерно посередине» неизбежно создаёт разные ожидания. Учитывайте ручку: до неё должно быть удобно дотянуться, а открытая створка не должна сталкиваться со стеной, светильником или шкафом.

Условные обозначения открывания

На схеме показывают поворотную, поворотно-откидную, фрамужную, раздвижную или глухую часть. Обозначения могут отличаться между программами, поэтому рядом нужна легенда. Проверьте сторону петель, рабочую ручку, штульп, последовательность открытия и положение пассивной створки.

Для балконной двери уточняют порог, замок, наружную ручку и защёлку. Для портала — направление движения панелей, парковочную зону, ширину прохода и напольный узел. Эти сведения нельзя надёжно восстановить из общего фасада.

Спецификация профиля и стекла

Чертёж связывают со спецификацией, где указаны порода, конструктивная глубина, отделка с двух сторон, формула стеклопакета, безопасные и декоративные стёкла, дистанционная рамка. Если для разных фасадов применяются разные солнцезащитные покрытия, у каждого блока должна быть собственная позиция.

Отдельно перечисляют шпросы, накладную раскладку, фрезеровку, фигурные штапики и наличники. Их ширина и положение влияют на внешний вид сильнее, чем видно на схематичной линии.

Как утверждать изменения

После правки выпускают новую ревизию с датой и перечнем изменений. Подпись на старой версии не должна оставаться единственным основанием для производства. В переписке полезно ссылаться на маркировку и номер ревизии: «О-12, ревизия 3, изменить внутренний цвет», а не «поменяйте окно в спальне».

Перед запуском проверьте не только отдельные листы, но и общую ведомость. Частая ошибка — исправить чертёж одного блока и забыть количество, цену или спецификацию в сводной таблице.

Частые вопросы

Кто должен утверждать чертёж?

Достаточно ли размеров ширина × высота?

Почему световой проём меньше размера окна?

Можно ли изменить открывание после запуска?

Что важнее — визуализация или чертёж?
